电路仿真跑起来：ngspice 开源免费，SPICE 引擎随便用

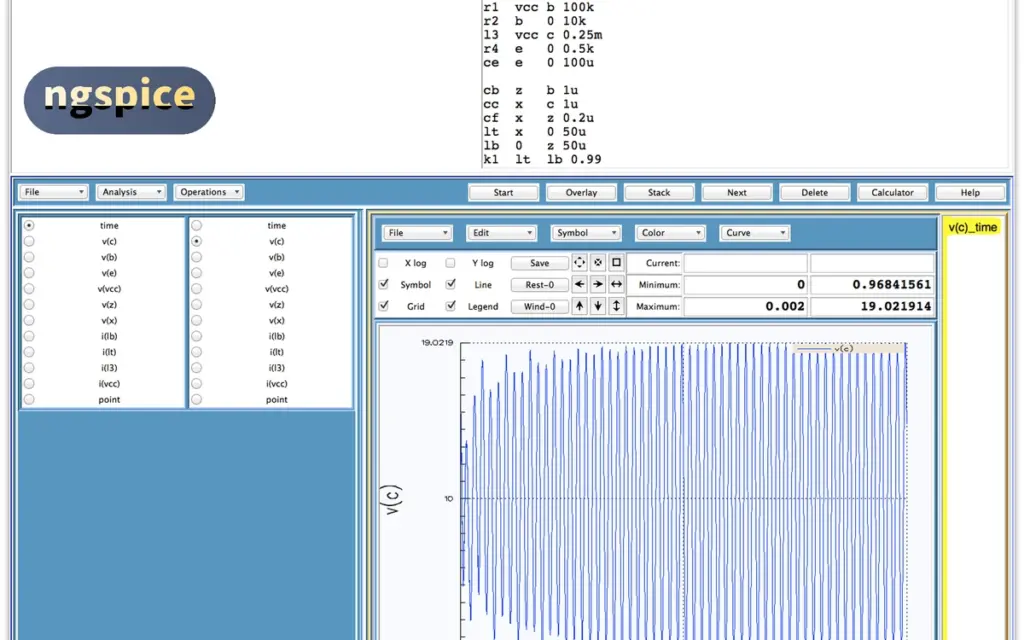

画好电路图之后，最想知道的是”它真的能工作吗”。ngspice 是经典的 SPICE 仿真引擎的一个开源实现：你用网表描述电路，它帮你算直流工作点、瞬态响应、交流频率特性。不用先焊一堆板子试错，先在电脑里把波形跑出来，省下不少物料和时间。

它解决什么问题

新电路直接焊出来，发现不工作，排查要烧掉好多元件。

想看频率响应、瞬态波形，手上没有仿真工具只能硬试。

核心能力

它延续了数十年沉淀的仿真内核

SPICE 这套电路仿真方法诞生于学术界，核心是建立元件的器件模型、列出节点方程、用数值方法求解。ngspice 把这一套开源化并持续维护，因此你写一段描述电阻、电容、电源、晶体管连接的网表，它就能算出节点电压、支路电流。对模拟电路、电源、滤波器设计来说，能在焊接前先验证拓扑是否正确，价值很大。

要注意的是它偏”引擎”而非”画图界面”：传统用法是写网表、跑命令、看波形，对新人不算友好，常配合前端工具使用。模型精度依赖你提供的器件参数，默认模型不总是贴合真实元件，关键设计仍要以实测为准。另外 Windows 下多通过命令行或前端调用，图形体验不如一体化商业仿真器。

同类工具怎么选

谁适合用

• 做模拟电路、电源设计的电子工程师
• 需要验证电路再动手的学生
• 喜欢用脚本批量跑参数的研究者

怎么开始

1. 从官网或仓库取到 ngspice，Windows 下装好可执行文件。
2. 用文本写网表，定义电源、电阻、电容与器件连接。
3. 加上 .tran、.ac 或 .dc 之类的分析指令。
4. 在命令行运行 ngspice 读入网表，看输出与波形。
5. 对照波形调整参数，确认电路行为符合预期再实做。

常见问题

有图形界面吗？
核心是命令行，可配前端工具看波形，不是开箱即用的画图软件。

能仿真数字电路吗？
主打模拟与混合信号，纯数字大规模逻辑不是它的强项。

模型从哪来？
自带基础模型，具体元件参数需自行补充以提高精度。

免费商用吗？
开源免费，可用于学习与商用仿真。

授权与合规

ngspice 以 BSD 类开源协议发布，源码公开，可自由用于仿真与教学。 官网：ngspice.sourceforge.io。
