图太多懒得画？PlantUML 用纯文本生成时序、类图、部署图
架构图、时序图、类图、状态机，一个项目里往往要画好几类，用鼠标拖的绘图软件又慢又难改。PlantUML 的思路是「图由文本定义」：你写一段带语法的描述，它渲染成标准图。官方提供在线服务器，贴文本就能出图；更妙的是图随代码走，版本库里 diff 的是文本而非二进制，改起来极快。
它解决什么问题
用拖拽软件画图，改一个节点要挪一堆线，维护成本高。
图以图片文件存着，版本库里无法 diff，改动说不清。
一个项目要画多种 UML 图，切换工具很割裂。
核心能力
| 能力 | 具体能做到什么 |
|---|---|
| 多图类型 | 时序、类图、用例、状态机、组件、部署图等都能用文本生成。 |
| 在线渲染 | 官方服务器贴文本即出图，无需本地装 Java 环境。 |
| 文本即源 | 图的定义是可版本管理的文本，diff 清晰、协作方便。 |
| 可集成 | 有 VS Code 插件、CI 集成，能把图纳入构建流程。 |
| 主题样式 | 支持配色与样式调整，让图更贴合团队规范。 |
| 可自部署 | 开源服务端可部署内网，图数据不出公司网络。 |
它用「领域语言 + Graphviz 布局」把文本变成图
PlantUML 先把自己那套人类友好的描述语法解析成中间模型，再交给 Graphviz（或内置布局器）做自动排版，算出每个节点的坐标与连线的走向，最后渲染成图片。因为布局是自动的，你只管声明「有哪些元素、它们之间什么关系」，不用手动摆位置。这也带来一个好处：同一份文本换个主题或布局，图的整体结构不变，改样式不破坏语义。
使用上要注意：语法有自己的学习曲线，第一次写类图或状态机得查一下关键字；复杂图依赖 Graphviz 的布局算法，偶尔排得不够好看需要微调。它适合「图要跟着代码长期演进」的场景，不适合追求像素级美术排版的宣传图。敏感架构图请走自部署服务端，别把内部拓扑贴到公网实例。
同类工具怎么选
| 工具 | 授权 | 差别在哪 |
|---|---|---|
| SequenceDiagram.org | 免费闭源 | 专画时序图，语法更单一聚焦。 |
| Mermaid | 开源免费 | Markdown 原生支持的文本绘图，适合文档内嵌。 |
| Draw.io | 免费闭源 | 鼠标拖拽式绘图，美术排版更自由但难版本管理。 |
谁适合用
- 需要随代码演进、版本化管理架构图的团队
- 写技术文档、要生成多种 UML 图的开发者
- 做设计评审、用文本快速表达系统结构的人
怎么开始

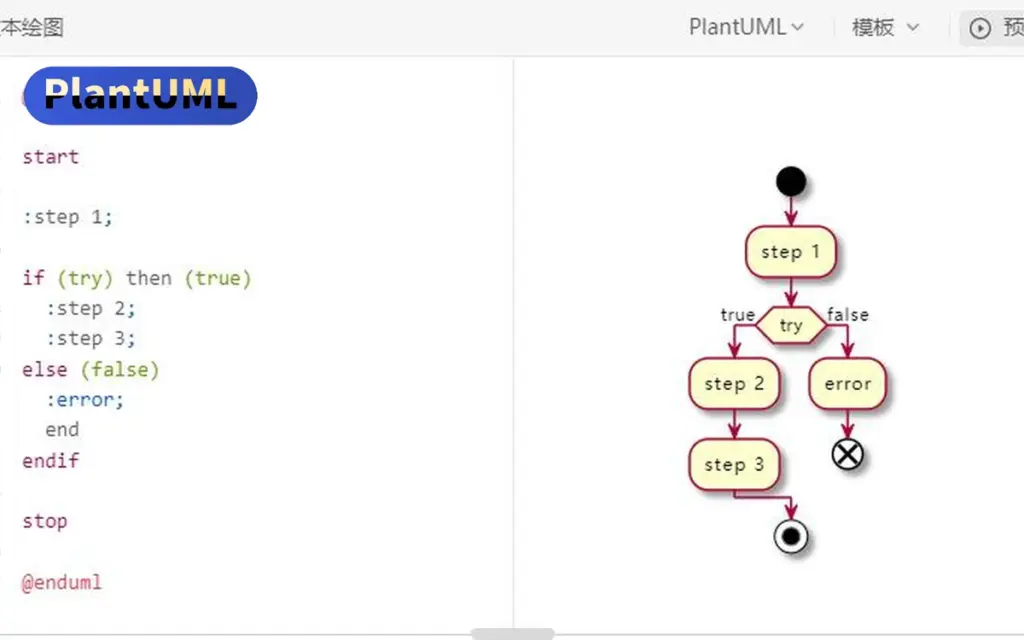

- 打开 PlantUML 在线服务器页面，在编辑区写描述文本。
- 用关键字声明参与者、类或节点，以及它们之间的关系。
- 点击生成，右侧出现渲染好的图，检查布局是否清晰。
- 调整文本修正结构，图会随之重绘。
- 把文本存进仓库，或导出图片放进文档与评审材料。
常见问题
要不要注册账号？
在线服务器免登录直接用，无需注册账号。
免费额度到哪？
开源项目永久免费，在线渲染与自部署均无功能付费墙。
我写的图定义会被留存吗？
公网实例按链接临时渲染，敏感架构建议用自部署服务端离线生成。
能不能换自建方案？
能。服务端开源，可部署到内网，文本与图均不出本机网络。
授权与合规
PlantUML 以 GPL 开源协议发布，源码在 GitHub 公开，可自部署服务端。 官网：www.plantuml.com/plantuml。
